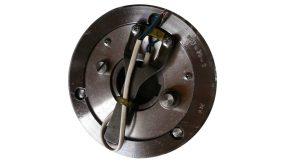

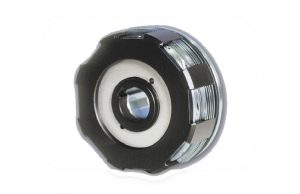

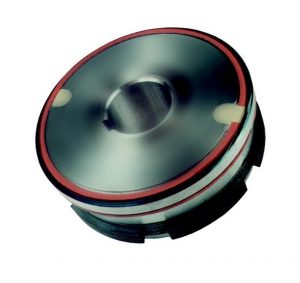

Elektromagnetyczne wielopłytkowe
typy: ETM; VBA; VEP; ELB; ELS; ELK; ELA; EBP; FOV; LMV; FMO; FMOK; FC; LCWA; FMOB; EKE; EDE; ESD; EMD; EFL; ERD; ELN; 0-100; 0-011-05; 0-011-100; 0-011-300; 0-006; 0-008-10; 3KL; 4KL; KLDx; KLDo; EK; EKR; EKF; EKN; EK- ER; EKD; 82.002; 82.012; 84.003; 84.013; 82.103; 82.113; 81.002; 81.012; 81.502; 81.512; 81.103; 82.052; 84.053; ABE; BGD; VEPs; VEP….HLS; VEP….HLT; EM; LKC; FTA; GLR; GLF;
producent:
FUM Ostrzeszów, Stromag, Heid, EMA Dessau, PSP Pohony, Ortlinghaus, Binder Magete, Intorg, Mönninghoff, Maxitorg, Tourco, Warner, Cugin, Steinlen, ZF, Zahnradfabrik, Teleco, Ogura, Telcomec, ICBS
Sprzęgła wielopłytkowe przełączane elektromagnetycznie przewidziane są do sprzęgania zespołów napędowych w celu przekazania prędkości obrotowej, przy jednoczesnym przenoszeniu odpowiedniego momentu obrotowego lub także do hamowania tych zespołów. Przełączanie sprzęgieł i hamulców odbywa się na drodze elektrycznej z układu sterowania obrabiarki lub urządzenia.
Zasilane są prądem stałym o napięciu 24 V.
Spotyka się specjalne wykonania na 12 V lub 48 V.
Ze względu na sposób zasilania wyróżnia się dwa rozwiązania konstrukcyjne:
– cewka ruchoma – biegun ujemny źródła prądu połączony z korpusem maszyny, a biegun dodatni do szczotki sprzęgła.
– cewka nieruchoma- źródło prądu połączone bezpośrednio przewodami z cewką sprzęgła.
Sprzęgła i hamulce wielopłytkowe mogą pracować na sucho lub w oleju.

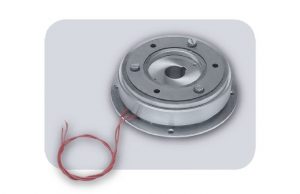

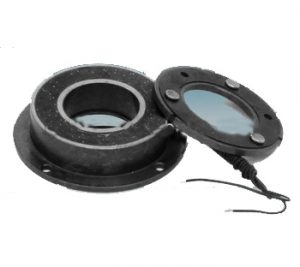

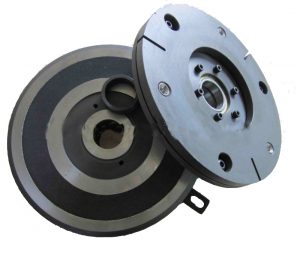

Elektromagnetyczne jednotarczowe
typy: ESM; SF…; PB; MTB; HZG; HPS; MC; MCB; MSBM; FEOBM; MUOB; MLBS; 52-FM; 51-FM; 51-SB; 51-BB; 14,110; 14.115; 14.105; 14.800; BFK458; 14.118; BZF; BZFM; FM; FFM; SSM; VET
producent:
Lenze, KB Dessau, FUMO, Heid, Warner, Telcomec, Teleco, ICBS
Sprzęgła i hamulce jednotarczowe, przeznaczone są do pracy na sucho.
Zasilane prądem stałym najczęściej o napięciu 24 V.
Mogą być załączone przy niezsynchronizowanych obrotach części napędzającej i napędzanej. Nie ma potrzeby regulacji sprzęgła podczas całego okresu jago eksploatacji. Do zalet należą także krótkie czasy załączania i rozłączania oraz łatwy montaż.
Znajdują zastosowanie w napędach maszyn pakujących, do załączania wentylatorów czy sprężarek, w przemyśle papierniczym i produkcji opakowań.
Zębate
typy: EZM; EZA; EZB; EZC; EZF; FVZ; FZND; MZZ; MLZ; FOZ; MZOUL; ZAA; ZBA; ZCB; ZDB; ZEA; ZGA; EZD; EZE; EZL; EZM; EK-ER; EKD; EK; 82.052; 84.053; EZMa; 546; 544; GDF; GDR; FTADZ; FTDZ; FTADZS; EKZ; EZM
producenci:
Fumo, Stromag, Heid, Ortlinghaus, PSP Pohony, ZF, BinderMagnete, ICBS, Mönninghoff, Telcomec, Teleco, ICBS
Sprzęgła elektromagnetyczne zębate zasilane są prądem stałym o napięciu 24 V.
Przeznaczone są do zabudowy w przekładniach oraz do pracy w tych miejscach, gdzie niezbędne jest połączenie wirujących elementów bez poślizgu. Włączanie sprzęgła może nastąpić tylko przy prędkości względnej obu pierścieni zębatych = 0, natomiast wyłączenie sprzęgła może odbywać się przy dowolnej prędkości obrotowej. Sprzęgła mogą pracować na sucho lub w oleju.

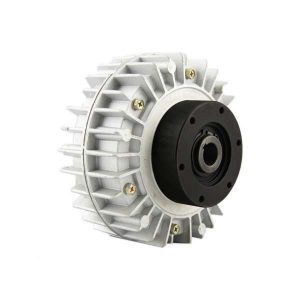

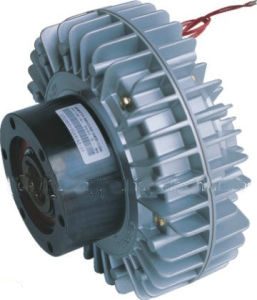

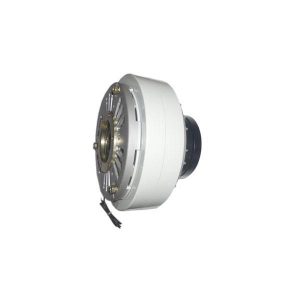

Elektromagnetyczne proszkowe
typy: P3-P170; VER; ERAT; EAT; EFAS; C.651; B.651; 14.512; 14.422; FAT; FAS; FRHT
producent:
Magneta, Fumo, Ema-Elfa, Lenze, Midwest, Warner, Liedtke, ICBS
Sprzęgła i hamulce proszkowe pozwalają na konstruowanie napędów, w których moment obrotowy może być płynnie regulowany zgodnie z potrzebami użytkownika w zakresie od wartości minimalnej do momentu nominalnego.
Do regulacji momentu używa się układu sterującego, gdzie prąd cewki nastawia się potencjonometrem lub sygnałem z czujników (indukcyjnych, zbliżeniowych, siły, itp.).
Hamulce i sprzęgła proszkowe mogą pracować przy ciągłym poślizgu pod warunkiem nieprzekraczania dopuszczalnej mocy rozpraszania energii cieplnej podanej przez producenta.
Aby zapewnić poprawną pracę wszystkie sprzęgła i hamulce muszą pracować z poziomą osią obrotu.
